一、產品用途：
古樹名木無損檢測探傷儀是一款便攜式樹木無損檢測儀，適用于古樹名木、行道樹等活立木的內部缺陷檢測和定位，樹木缺陷成像軟件可紀錄各個檢測點之間的應力波傳播數據、應力波傳播線段圖和木材內部缺陷圖像。



二、儀器組成：

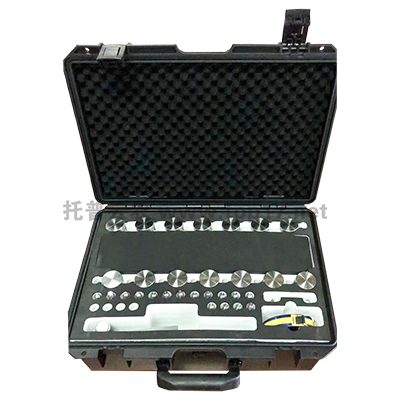

古樹名木無損檢測探傷儀由檢測儀（包括檢測箱和工具箱）和樹木缺陷成像軟件組成。



三、檢測原理：
產品使用時，在被測木材的橫截面上安裝檢測傳感器，然后用錘子依次擊打每個傳感器，從而獲得各個傳感器之間的應力波傳播數據。檢測儀將數據傳給配套的樹木缺陷成像軟件，成像軟件根據獲取的數據進行木材橫截面缺陷的斷層成像。



四、功能特點：
1、多個傳感器讓數據更精準：產品可設定木材截面需安裝傳感器的個數，最多為12個傳感器。
2、可實時查看數據：產品在檢測過程中可實時顯示應力波傳播時間等檢測數據。
3、數據呈現形式多樣：木材內部缺陷成像數據可以通過矩陣、線段圖或二維圖像的形式顯示。
4、數據自動存儲生成檢測報告：檢測完成后可生成檢測報告，包含林木內部缺陷嚴重程度、缺陷面積、缺陷面積占比整個橫截面積的百分比等數據。
5、數據可輸出打印：產品可以打印檢測情況報告單，將樹木截面缺陷成像情況輸出。
6、可手動輸入林木的相關信息便于后期查詢：如活立木的樹種、地理位置、樹齡、直徑等，木材的種類、用途等。



五、技術參數：
樹木縱向長度測量范圍：100～3000mm
樹木直徑測量范圍：100～2000mm
應力波速度v測量范圍：0～3000m/s
應力波傳播時間t測量范圍：0測量誤差：≤1%
重復性誤差：≤0.5%
檢測數據存儲量/組： 100
電源：4.2V鋰電池
額定電壓：4.2V（工作電壓）；5～12V（充電電壓）
連續工作時間：10h
儀器額定功率：<800 mW
外形尺寸/mm：
 工具箱：長455±5     寬420±5     高115±5
 儀器箱：長310±5     寬225±5     高136±5
工作環境溫度：-10～40℃
工作環境相對濕度：≤90%



更新日期：2025-6-23
